Die beste Lösung „klickt“

Prozessgesteuerte Werkerführung und elektronische Dokumentation von Schraubvorgängen in der Nutzfahrzeugproduktion

Leistungsfähige, einfach zu bedienende und zuverlässige Traktoren mit niedrigen Betriebskosten – dafür steht der Landmaschinenhersteller CNH Industrial. Am Standort St. Valentin bei Linz montiert das Unternehmen Traktoren seiner Marken Case, Steyr und auch eine Baureihe von New Holland. Dabei setzt das Unternehmen bei manuellen Schraubvorgängen auf Systeme zur elektronischen Werkerführung. Kürzlich wurden vier neue Arbeitsplätze in Betrieb genommen, bei denen Drehmomentwerkzeuge von Stahlwille in das Werkerführungssystem ProTight eingebunden sind.

Niklas Doschko, Systemingenieur bei CNH in St. Valentin erklärt, warum Arbeitsplätze mit einer prozessgesteuerten Werkerführung in der Produktion zunehmend wichtiger werden: „Immer häufiger ist bei uns die Aufzeichnung von Daten für durchgängig nachvollziehbare und sichere Produktionsprozesse und für die lückenlose Rückverfolgung von Arbeitsschritten erforderlich.“ Das gilt vor allem für sicherheitsrelevante Baugruppen an Fahrzeugen. Ein durchgängig dokumentierter Produktionsprozess ist aber vor allem ein positives Argument gegenüber Kunden. „Wir produzieren Qualität, anstatt sie nachträglich zu prüfen. Denn der Prüfprozess ist bereits Teil des Schraubvorganges“, erklärt Doschko.

Einfache Werkerführung reduziert Fehlerquellen

Zum Einsatz kommt die neue Lösung mit den Stahlwille-Produkten bei der Montage von hydraulischen Lenkleitungen zwischen der Kabine und dem Lenkgetriebe sowie bei der Vormontage der Lenkzylinder. Dabei sind an jedem Arbeitsplatz zwischen acht und zwölf Verschraubungen auszuführen – jeweils in einer definierten Reihenfolge und mit unterschiedlichen Drehmomenten von bis zu 195 N·m. „Der Start der Werkerführung ist sehr einfach. Der Anwender muss nichts anderes tun, als die Auftragsnummer zu scannen“, berichtet der Systemingenieur. Auf All-in-One-PCs, die direkt neben der Produktionslinie an den entsprechenden Arbeitsstationen installiert sind, läuft die Werkerführung ProTight. Hier sieht der Werker auf dem Monitor genau die Abfolge der Verschraubungen und das erforderliche Drehmoment auf einer fotorealistischen Abbildung der Schraubsituation.

Daten in Echtzeit und ein vertrauter Klick

Als Werkzeug kommen elektromechanische Drehmomentschlüssel
Manoskop 766 der DAPTIQ-Reihe zum Einsatz. Diese können Daten bidirektional austauschen. Die erforderlichen Drehmomentwerte werden von der Software ProThight über ein Funkmodul an den Drehmomentschlüssel übertragen, der sich dann automatisch und prozesssicher auf den jeweiligen Schraubfall einstellt. Die korrekte Verschraubung wird in Echtzeit mit Zeitstempel und tatsächlich angezogenem Drehmoment an die Software zurückgemeldet. Die erfassten Daten werden anschließend im System weiterverarbeitet und zur Dokumentation abgelegt. Der Schraubfall wird zur einfachen und sicheren Kontrolle für den Werker zusätzlich auf dem Monitor visualisiert. Fehlverschraubungen sind mit diesem System nahezu ausgeschlossen. Die Software gibt nur eine korrekte Verschraubung frei.

„Der Drehmomentschlüssel Manoskop 766 hat für uns einen entscheidenden Vorteil bei manuellen Verschraubungen“, sagt Doschko. „Das Werkzeug meldet das Erreichen des Zieldrehmomentes mit dem vertrauten, typischen Klick eines mechanischen Schlüssels.“ Zusätzlich gibt es auch eine LED-Ampel und eine digitale Anzeige im Display. „Doch in lauten Produktionsumgebungen und wenn der Blick auf das Werkzeug durch Bauteile verdeckt wird, verlassen sich unsere Mitarbeiter vor allem auf den deutlich wahrnehmbaren Klick. Das konnte uns keine andere Lösung bieten.“

Schlankere Prozesse mit dokumentierter Qualität

Die Kombination aus Stahlwille Werkzeug und der Software ProTight sorgt nicht nur für eine durchgängige Prozesssicherheit, sie ermöglicht es auch, Arbeitsabläufe schlanker und zugleich komfortabler zu gestalten. So entfallen bisher erforderliche Arbeitsschritte zur Kontrolle und Dokumentation der Verschraubungen. Zudem können die Mitarbeiter flexibler als bisher eingesetzt werden, denn eine aufwändige Einarbeitung ist bei diesem System nicht erforderlich.

Zwar gab es bereits ein anderes System zur Werkerführung im Unternehmen. „Dieses war aber zu unhandlich, zu kompliziert und deshalb nicht besonders beliebt“, erinnert sich Doschko. Umso positiver fällt das Urteil der Mitarbeiter aus, die an den neuen Workstations arbeiten. „Komfort und Funktionalität überzeugen auf ganzer Linie.“

Einfache und schnelle Installation

Die Installation und Inbetriebnahme der neuen Arbeitsplätze erfolgte ohne großen internen Aufwand und innerhalb kurzer Zeit. Laut Alexander Grosser, Projektmanager Industrie 4.0 bei Stahlwille, werden für die Einrichtung einer ersten Station etwa zwei bis drei Tage beim Kunden benötigt. „Allerdings gehören dazu viele Arbeitsschritte, die nur einmal erforderlich sind.“ Der Zeitaufwand bei Folge-Installationen reduziert sich erheblich, denn das System ist sehr einfach skalierbar. Beim Kunden wird dann oft weniger als ein Arbeitstag benötigt. Und einmal eingerichtet, läuft alles praktisch wie von selbst.

Weitere Informationen: www.stahlwille.de/de/loesungen/daptiq/

Download: Text im Word-Format (DOCX)

Fotos: Stahlwille

Download: Bildauswahl: 300 dpi / ca. 15 x 10 cm
(1 x auf die Vorschau klicken, danach das Vollbild mit rechter Maustaste abspeichern.)

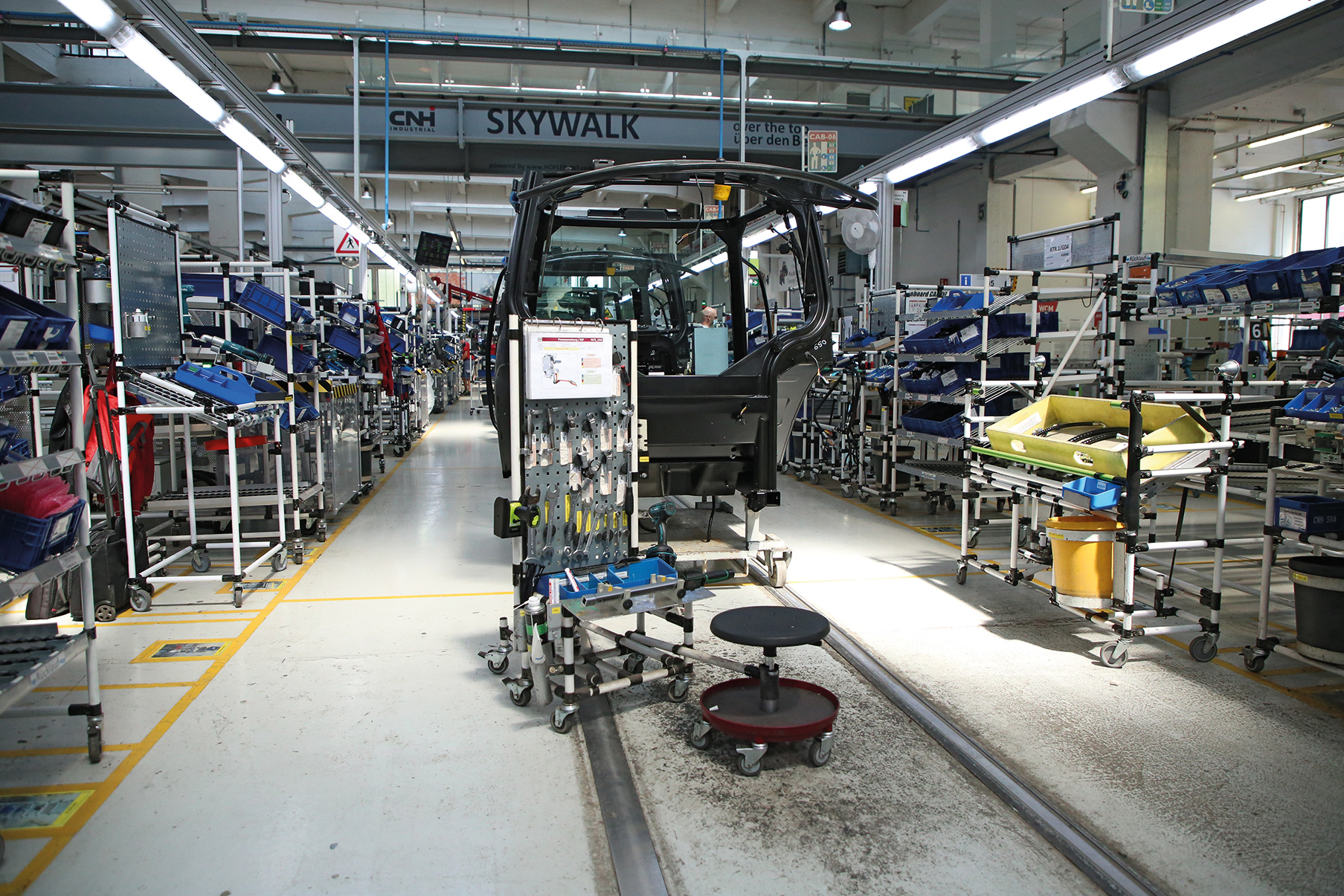

2022_PM_DE_STW_CNH Case Traktoren — Landmaschinenhersteller CNH Industrial setzt am Standort St. Valentin bei Linz bei manuellen Schraubvorgängen Werkerführungssysteme zur Steuerung und Dokumentation ein.

21. Februar 202221. Februar 2022

145-jähriges Unternehmen geht gemeinsamen Weg mit Start-up

Brütsch/Rüegger Tools intensiviert die seit mehreren Jahren bestehende Zusammenarbeit mit der Firma Stemys SA

Um Fertigungsbetriebe bei der Digitalisierung und Integration von Softwaresystemen noch umfassender zu unterstützen, intensiviert Brütsch/Rüegger Tools die seit mehreren Jahren bestehende Zusammenarbeit mit der Firma Stemys SA aus Delémont.

Urdorf, im Februar 2022 – Schon vor über 10 Jahren hat Brütsch/Rüegger Tools die Industrie 4.0 als relevanten Bereich identifiziert und sich im Bereich der intelligenten Fabrik sukzessive ein Spezialwissen aufgebaut. Neben dem traditionellen Vollsortiment an Werkzeugen, Betriebsmitteln und Arbeitsschutz agiert das 145-jährige Unternehmen heute darüber hinaus als Softwareentwicklerin und Systemintegratorin.

Um Kunden bei der Modernisierung künftig noch besser zu unterstützen, haben Brütsch/Rüegger Tools und Stemys ihre Kräfte per 1. Januar 2022 gebündelt. Ende 2021 hat Brütsch/Rüegger Tools die verbleibenden Anteile des Westschweizer Unternehmens übernommen und vervollständigt damit ihre seit 2015 bestehende Beteiligung. Der gemeinsame Weg in die Zukunft stellt für beide Partner die perfekte Symbiose dar: Es ergänzen sich die stabile Marktpräsenz eines systemrelevanten Traditionsunternehmens mit der Innovationskraft eines jungen Teams bestehend aus agilen Digitalisierungsinnovatoren.

Die Stemys SA wurde 2013 gegründet und hat sich anfangs der Erstellung digitaler Schnittstellen zwischen Messmitteln und Messsoftware verschrieben. Die entwickelte Kommunikationstechnologie wurde im Lauf der Zeit auf andere Industrieobjekte erweitert wie beispielsweise Produktionsmaschinen oder Bewirtschaftungssysteme für Werkzeuge oder Materialien. 2014 gewann Stemys mit der IoT-Plattform, auf der die heutige Jellix-Lösung basiert (siehe nächster Abschnitt), ein KTI-Projekt (heute Innosuisse).

Die Integration von Stemys erfolgt als logische Konsequenz einer erfolgsgeprägten Zusammenarbeit im Rahmen von Kundenprojekten in der Schweiz und weltweit. Die beiden wichtigsten Meilensteine sind die gemeinsam entwickelte Hive Digital Suite, eine Softwareplattform für produzierende Unternehmen, und die ebenso eigens konzipierte IIoT-Plattform (Industrial Internet of Things) Jellix. Als Tochterfirma von Brütsch/Rüegger Tools wird Stemys weiterhin als eigenständige Firma mit Sitz in Delémont agieren.

Raphaël Müller, Leiter des Geschäftsbereichs Industrial Solutions der Brütsch/Rüegger Tools, war seit 2015 bei sämtlichen Kooperationen mit Stemys involviert und hat per 1. Januar 2022 zusätzlich die Leitung der Stemys SA übernommen. „Unser grösstes Anliegen ist die vollumfängliche Unterstützung unserer Kunden auf dem Weg in die digitale Welt,“ erklärt der Digitalisierungsexperte. Aktuell liegt der Fokus auf Kunden- und Entwicklungsprojekten in den Bereichen IIoT, Industrie 4.0 und Smart Products.

Über Brütsch/Rüegger Tools

Brütsch/Rüegger Tools ist ein international tätiges Handels- und Dienstleistungsunternehmen für industrielle Kunden. Das Handelssortiment umfasst ein Vollsortiment von über 200‘000 lagerhaltigen Werkzeugen und technischen Komponenten von über 900 Marken und über 2‘000 Lieferantenpartnern. Als Pionier in der Digitalisierung von Beschaffungsprozessen beinhaltet das Leistungsportfolio – zusätzlich zu den Kernleistungen wie tagfertiger Lieferservice und höchste Produktverfügbarkeit – ein breites Spektrum an Beratungsdienstleistungen in den Bereichen Lean Management, Tool-Logistik sowie Outsourcing von Beschaffungs- und Logistikprozessen. Im Rahmen des Geschäftsbereichs Industrial Solutions berät Brütsch/Rüegger Tools industrielle Kunden auf dem Weg in die digitale Produktion.

Über Brütsch/Rüegger Tools, Geschäftsbereich Industrial Solutions 

2012 ins Leben gerufen, umfasst der Geschäftsbereich Industrial Solutions der Brütsch/Rüegger Tools heute mehr als 20 Consultants, Projektleiter und Softwareingenieure. Der Geschäftsbereich verfügt über ein einzigartiges Softwareportfolio für die Digitalisierung von Fertigungsbetrieben im KMU-Umfeld sowie profunde Beratungs- und Umsetzungskompetenz im nationalen und internationalen Umfeld. Kunden profitieren von massgeschneiderten Konzepten und Lösungen, deren Implementierung einschliesslich professionellem Support. Zu diesem Zweck wurde zudem 2017 die SmartFactory für Kundenschulungen und -trainings eröffnet.

Über Hive Digital Suite

Die auf Mass adaptierbare Hive Digital Suite ist eine Softwaresuite zur Unterstützung von Fertigungsbetrieben hin zur Digitalen Fabrik zwecks Steigerung der Produktionseffizient und -effektivität, Reduktion von Ausfallzeiten sowie Optimierung von Ressourcen und Kosten. Miteinander verknüpfte Module sorgen für die spezifische Optimierung sämtlicher Prozesse entlang des ganzen Arbeitsflusses: Vom Wareneingang über die Fertigung und Montage bis hin zur Qualitätssicherung und Verpackung.

Über Jellix

Jellix ist eine IIoT-Plattform, deren technologische Komponenten es erlauben, Produktionsanlagen via digitalem Zwilling zu vernetzen, respektive deren Daten und Informationen zu aggregieren, um diese in Geschäftsanwendungen wie beispielsweise der Hive Digital Suite zu nutzen. Das Jellix Ecosystem ist eine Allianz von Schlüsselakteuren der Branche, deren Ziel es ist, auf einer gemeinsamen, digitalen und offenen Plattform vernetzte industrielle Anwendungen anzubieten.

Weitere Informationen: www.brw.ch

Download: Text im Word-Format

Fotos: Brütsch/Rüegger Tools

Download: Bildauswahl: 300 dpi / ca. 15 x 10 cm
(1 x auf die Vorschau klicken, danach das Vollbild mit rechter Maustaste abspeichern.)

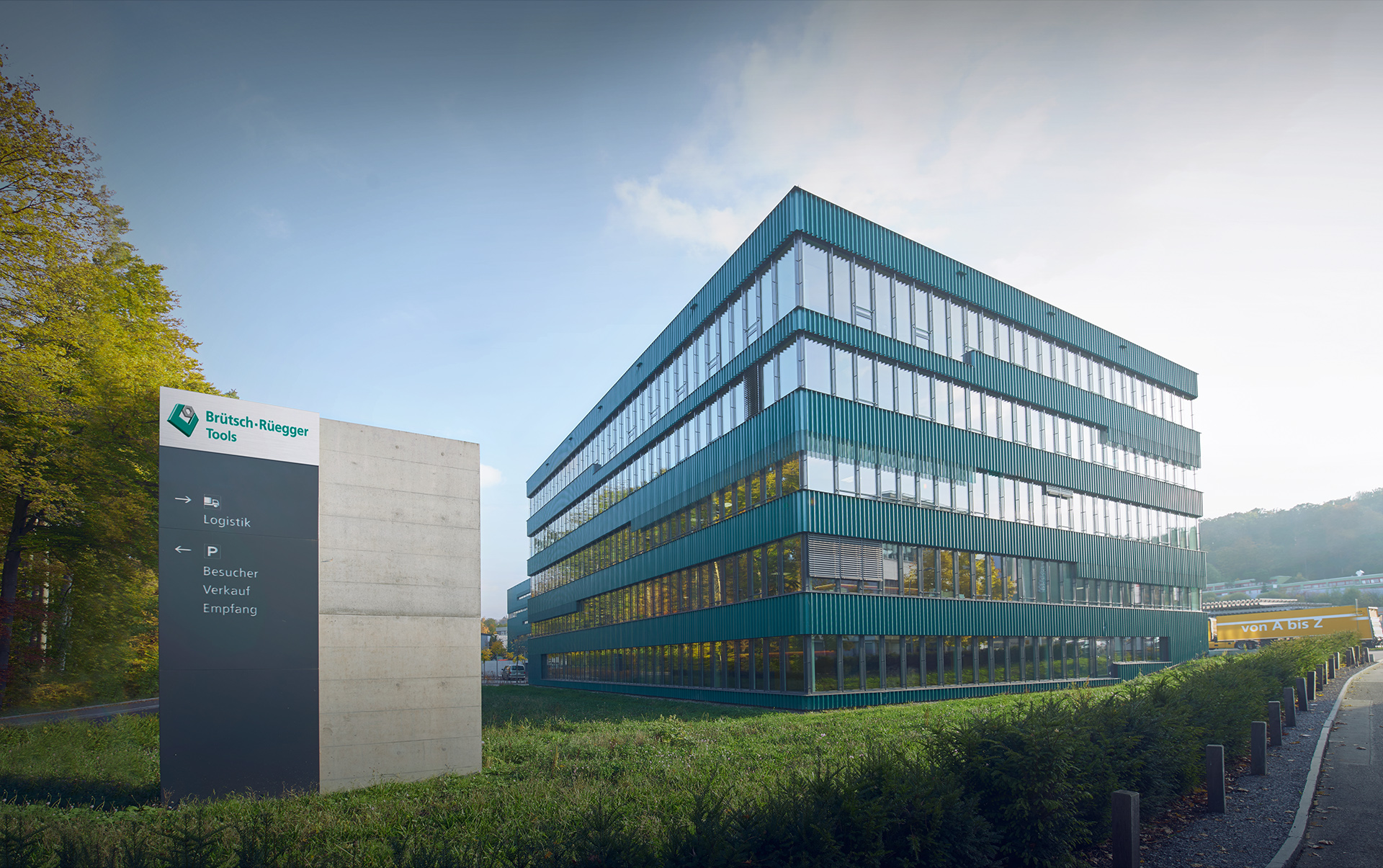

BRT Brütsch/Rüegger Stemys — Hauptsitz der Brütsch/Rüegger Werkzeuge AG in Urdorf

4. August 20214. August 2021

Verschraubungen mit Werkerführung und elektronischer Dokumentation

Rosenbauer setzt bei Montagearbeiten in Karlsruhe elektromechanische Funk-Drehmomentschlüssel von Stahlwille ein

Mit rund 500 Mitarbeitern baut die Firma Rosenbauer in Karlsruhe jedes Jahr mehr als 190 Fahrzeuge für den Brand- und Katastrophenschutz. Dabei werden ein Höchstmaß an Qualität und maximale Zuverlässigkeit gefordert. Im Ernstfall müssen sich die Einsatzkräfte zu 100 Prozent auf die Technik verlassen. Um den weiter steigenden Anforderungen auch in der Zukunft gerecht werden zu können, kommen in der Fertigung elektromechanische Funk-Drehmomentschlüssel von Stahlwille zum Einsatz. Der Vorteil dieser Werkzeuge: Sie können vollständig in eine softwaregestützte Werkerführung für Montagearbeitsplätze integriert werden. Vor allem aber ist die digitale Dokumentation der Schraubfälle schnell, einfach und automatisiert möglich.

Prozesssicherheit ist ein Verkaufsargument

In Karlsruhe ist die Montage von Drehleitern und Hubrettungsbühnen geprägt von vielen individuellen Lösungen und einem hohen Anteil handgeführter Schraubvorgänge. „Zahlreiche Verschraubungen müssen in einer festgelegten Reihenfolge und mit einem exakt definierten Drehmoment ausgeführt werden“, erklärt Torsten Schuster, Fertigungsplaner International / Leiter Arbeitsvorbereitung bei Rosenbauer Karlsruhe GmbH & Co. KG die Situation.

Dabei kommt dem einzelnen Mitarbeiter ein hohes Maß an Verantwortung bei der Selbstkontrolle zu. Eine nicht korrekt angezogene Schraube kann Auswirkungen auf die Funktionsweise des gesamten Systems haben – mit Folgen für die Kosten bei Garantieleistungen und Reklamationen. Die Digitalisierung von Schraubprozessen schafft Abhilfe, denn sie führt den Anwender sicher durch vorgegebene Abläufe und verkürzt Anlernphasen. „Mit der Industrie 4.0-Lösung von Stahlwille gestalten wir die Schraubvorgänge bei Montagen in der Fertigung sicherer und können sie zugleich auch einfach, schnell und digital dokumentieren. So ist es uns möglich, unseren Kunden eine nachweisbare Qualität auf einem konstant hohen Niveau zu bieten – für uns ein wichtiges Verkaufsargument“, sagt Schuster.

Auf der Suche nach einer Lösung, die den Anforderungen bei Rosenbauer in vollem Umfang entspricht, haben die Verantwortlichen verschiedene Angebote geprüft. „Die Entscheidung für Stahlwille erfolgte gemeinsam mit den Mitarbeitern in der Fertigung“, erinnert sich Schuster. „Das war uns sehr wichtig, dass unsere Mitarbeiter bereits frühzeitig eingebunden waren und sich mit der Handhabung der neuen Werkzeuge vertraut gemacht haben.“ Deshalb gab es die Möglichkeit, in einer mehrwöchigen Projektphase mit der neuen Technik zu arbeiten und sie auf ihre Praxistauglichkeit zu prüfen.

Volle Integration in die vorhandene Produktionsumgebung

Mittlerweile gibt es bei Rosenbauer am Standort Karlsruhe drei Arbeitsplätze und einen weiteren in Italien, die mit dem Drehmomentschlüssel Manoskop 766 Daptiq von Stahlwille ausgerüstet sind. Das Werkzeug arbeitet als einziges im Markt elektromechanisch: Es misst digital, lässt sich kabellos per Funk einbinden und kann Daten sowohl empfangen als auch senden. „Was unsere Mitarbeiter an dem Schlüssel besonders schätzen, ist die Tatsache, dass er mit dem typischen Klick des mechanischen Pendants auslöst“, berichtet Schuster. Das sei ein wichtiges Kriterium in lauten Produktionsumgebungen und bei Arbeiten, wo die optische Anzeige auf dem Schlüssel verdeckt sein kann.

Bei Rosenbauer sind die Drehmomentschlüssel direkt in das Werkerführungssystem ProTight eingebunden. Wird ein Schraubprozess gestartet, empfängt das Werkzeug seine Daten von der Werkerführung per Funkübertragung und das jeweils erforderliche Drehmoment wird automatisch eingestellt. Die Darstellung der Bearbeitungsreihenfolge und die Anzeige der Montagepunkte erfolgen im konkreten Fall bei Rosenbauer in Karlsruhe visuell über einen großformatigen Monitor am Arbeitsplatz. Der Schlüssel signalisiert dreifach, ob die Verschraubung korrekt ausgeführt und das vorgegebene Zieldrehmoment erreicht wurde – mit einer LED-Ampel, mit der digitalen Anzeige im Display und mit dem bekannten Klick. Dabei wird auch erkannt, ob Schrauben vergessen oder doppelt angezogen worden sind. Fehlermeldungen können nicht ignoriert werden.

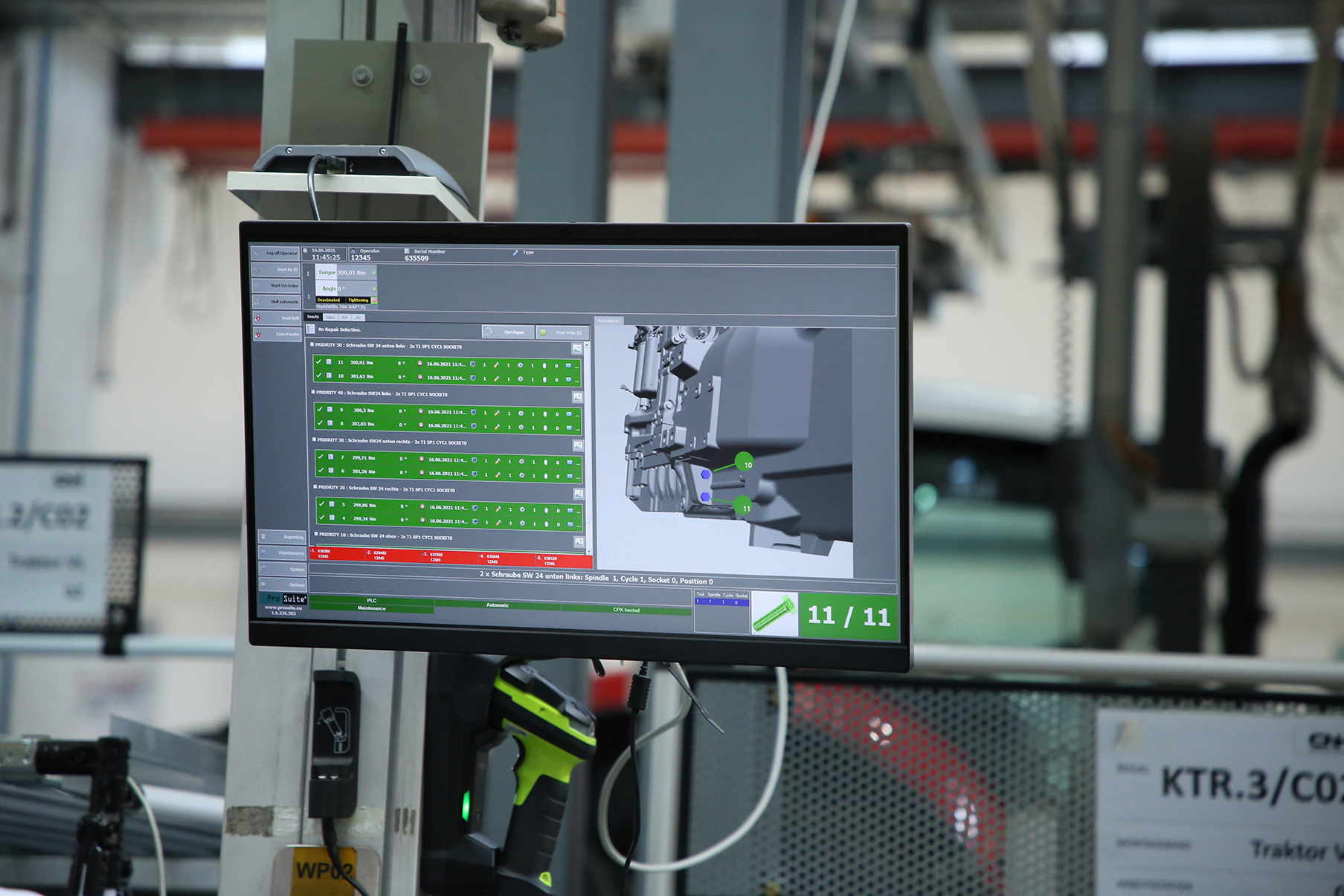

In Echtzeit wird die erfolgte Verschraubung revisions- und verlustsicher an ProTight zurückgemeldet, mit Zeitstempel und exaktem Drehmoment dokumentiert und das Ergebnis auf dem Monitor am Arbeitsplatz visualisiert. So ist jederzeit eine lückenlose Rückverfolgung gewährleistet. Die Kommunikation des Manoskop 766 mit ProTight erfolgt dabei über ein OpenSource-Interface von Stahlwille. Das macht es besonders einfach, Schraubdaten zu übergeben, zu speichern und für Auswertungen verfügbar zu machen.

Geringer Aufwand für die Installation

Die Einbindung des Manoskop 766 Daptiq in die vorhandene Systemlandschaft bei Rosenbauer war schnell realisiert. Vor Ort dauerte die Einrichtung der ersten Station etwa zwei Tage. „Allerdings war das mit Arbeiten verbunden, die nur einmal erforderlich sind“, erklärt Alexander Grosser, Projektmanager Industry 4.0 bei Stahlwille. Der Zeitaufwand bei den folgenden Installationen reduziert sich erheblich, denn das System ist sehr einfach skalierbar. „Beim Kunden wird dann oft weniger als ein Arbeitstag benötigt. Und einmal installiert, läuft alles automatisch“, führt Grosser aus.

„Die Prozesssicherheit hat sich mit der Lösung von Stahlwille deutlich erhöht“, berichtet Schuster. „Gleichzeitig konnten die Werker von einem Großteil der bisherigen Verantwortung entlastet und von zeitraubenden Routinen befreit werden.“ Die Einarbeitung in neue Projekte ist einfacher und geht schneller. Die Wahrscheinlichkeit von Fehlbedienungen und nicht korrekt ausgeführten Verschraubungen hat sich erheblich reduziert. Nicht zuletzt sinkt durch digitalisierte Prozesse der mit der Erstellung und Pflege von Arbeitsanweisungen auf Papier verbundene Aufwand. „Wir können sagen, dass wir unsere definierten Ziele voll und ganz erreicht haben“, freut sich Schuster. Die Lösung hat Potential. „Unsere Mitarbeiter in der Produktion ziehen bei manuellen Schraubfällen den Einsatz der Drehmomentwerkzeuge von Stahlwille in Kombination mit der prozessgesteuerten Werkerführung und Dokumentation allen anderen Möglichkeiten vor und fragen gezielt danach, wenn ein neuer Arbeitsplatz eingerichtet wird.“

Weitere Informationen: www.stahlwille.de

Download: Text im Word-Format (DOCX)

Fotos: Stahlwille

Download: Bildauswahl: 300 dpi / ca. 15 x 10 cm
(1 x auf die Vorschau klicken, danach das Vollbild mit rechter Maustaste abspeichern.)

Rosenbauer Stahlwille Anwenderbericht Werkerführung — *Die Montage von Drehleitern und Hubrettungsbühnen ist geprägt von vielen individuellen Lösungen und einem hohen Anteil handgeführter Schraubvorgänge.*
